Zawór dekompresyjny służy do wyrównywania ciśnienia w komorach chłodniczych i mroźniczych.

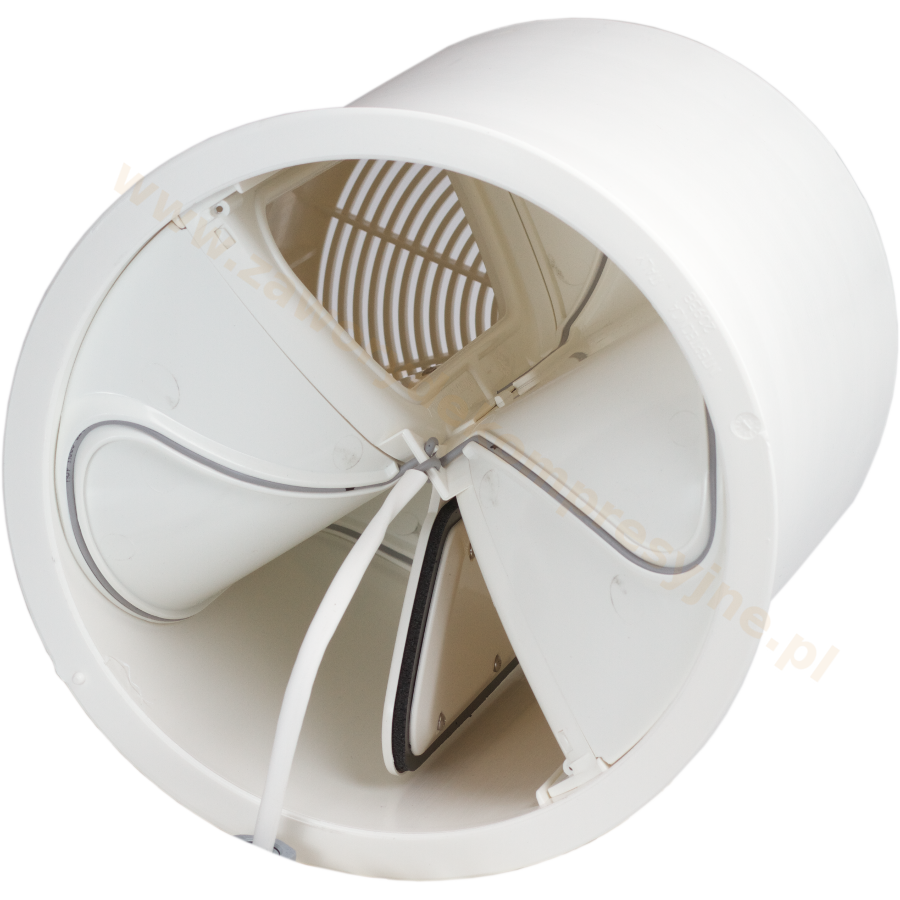

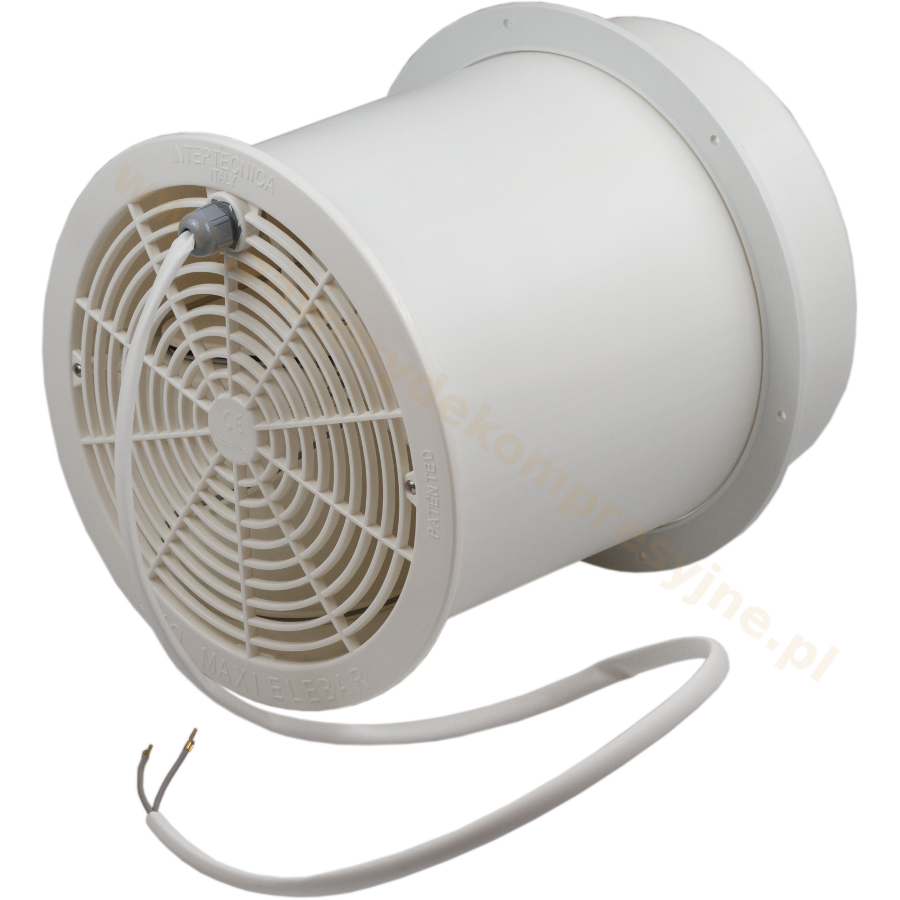

Maxi Elebar EVO w odróżnieniu od Maxi Elebar zapewnia 100% szczelności w sytuacji, gdy nie występuję różnica ciśnień wymagająca otwarcia klap wyrównujących.

Przy zamówieniach zaworów przez internet "on-line" zarejestrowany klient nie ponosi kosztów transportu.

Dowiedz się więcej o zaworach>>

• Przed zamontowaniem zaworu upewnij się, że klapy zaworu są ruchome.
• Uszczelnienie pomiędzy płytą chłodniczą a zaworem wykonać pianą montażową i silikonem.
• Usytuowanie poprzecznie do kierunku przepływu powietrza z chłodnic w pobliżu drzwi.
• Montaż poziomy, w ścianie za pomocą wkrętów zgodnie z rysunkiem (klapy muszą być zamknięte!).
• Zwróć uwagę na sposób montażu pokazany na rysunku wykonać zgodnie z oznaczeniami.
• Zasilanie od strony wewnętrznej komory, kołnierz zakładany od strony zewnętrznej.
• Wysokość montażu: 100 [cm] od sufitu lub podłogi.
• Zasilanie elektryczne 230V zabezpieczone wyłącznikiem nad-prądowym.

Metoda doboru zaworów dekompresyjnych:

Q=KxVxΔt

gdzie:

Q - przepływ powietrza l/min.

K - współczynnik - wartość stała 3,66

V - kubatura komory

dt - dynamika komory w C/min.

Dynamikę dla pustej komory obliczamy wg wzoru:

Δt = (F/V x DT1)/60

gdzie:

F - całkowita ilość powietrza przepływającego przez chłodnicę [m3/h]
V - objętość komory chłodniczej/mroźniczej [m3]
DT1 - różnica temperatur powietrza przed i za chłodnicą [°C].

temperatura w komorze - (-30 °C)

Przykład:

Dane: V=1 200 m3; temp. w komorze -25 °C ; F=32 000 m3/h; DT1 = 2,2 °C
Δt = (32 000/1 200 x 2,2)/60 = 0,97 °C/min
Q = 3,66x1 200x0,97 = 4 260 l/min
Ilość potrzebnych zaworów = 4 260/2150 (przepływ z tabeli dla Maxi Elebara EVO) = 1,98 ~ 2 Maxi Elebar EVO
